4. データチェック，結果表示¶

Info

本ページのコマンドライン例では、以下の表記を使用します。
[login]$ : ログインノード
[rNnN]$ : 計算ノード
[login/rNnN]$ : ログインノードまたは計算ノード
[yourPC]$ : ログインノードへの接続元環境

4.1. データチェック¶

例題の呼出し
abaqus fetch により、例題ファイル「indentfoam_std_visco_2.inp」を取得します。

[rNnN]$ abaqus fetch job=indentfoam_std_visco_2

ABAQUS実行

[rNnN]$ abaqus datacheck job=indentfoam_std_visco_2

ジョブ終了を確認したら次へ進んで下さい。

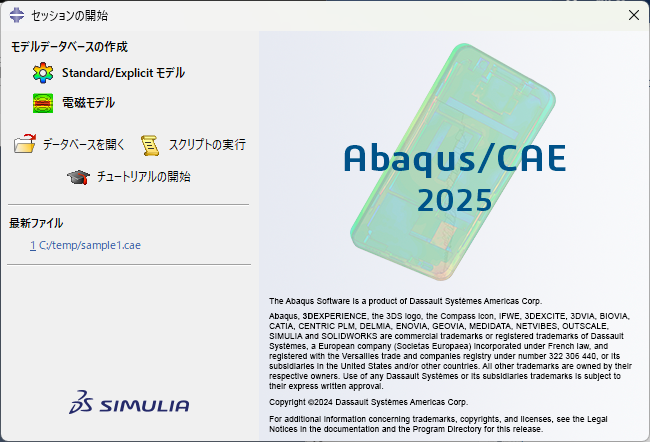

ABAQUS/CAEの起動

[rNnN]$ abaqus cae database=indentfoam_std_visco_2.odb

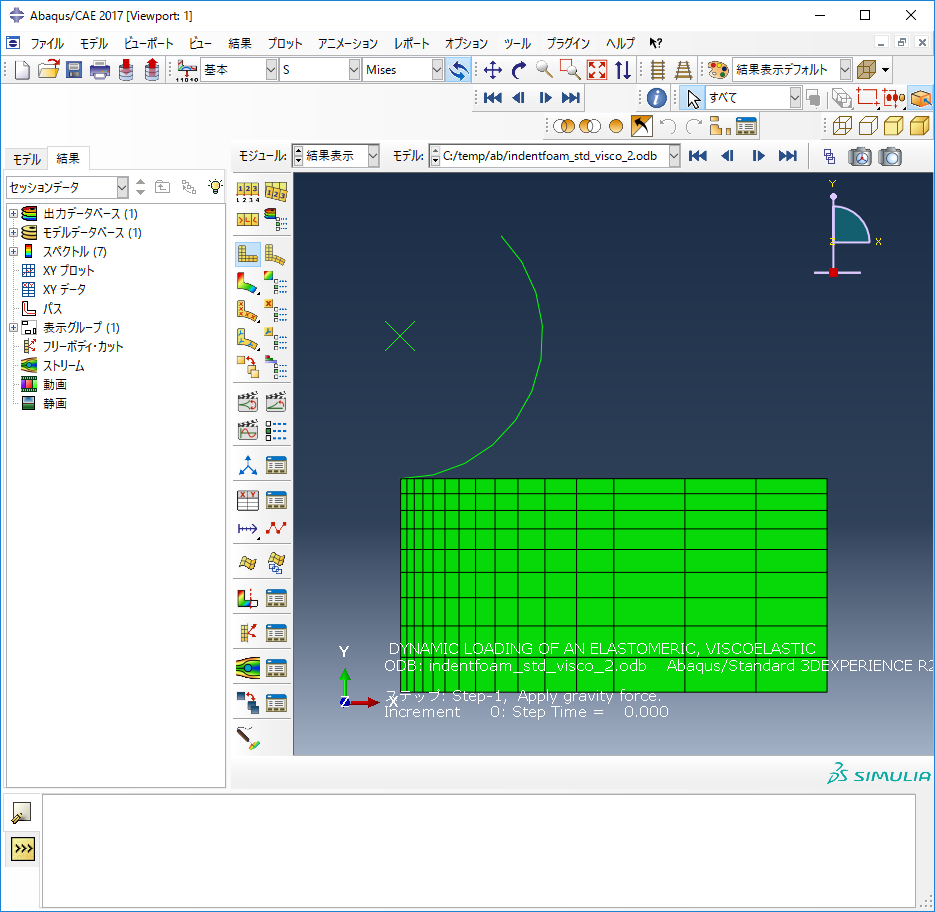

以下に示す輪郭図が表示されます。

要素分割図の表示

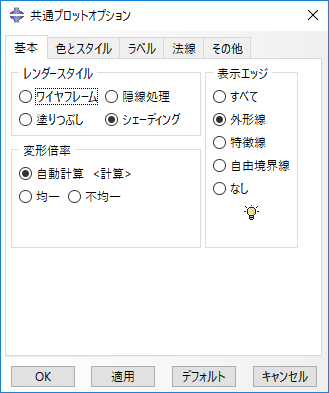

ツールボックスから共通プロットオプションをクリックします。
表示エッジ欄から外形線を選択して、［OK]ボタンを左クリックすると、要素分割図が表示されます。

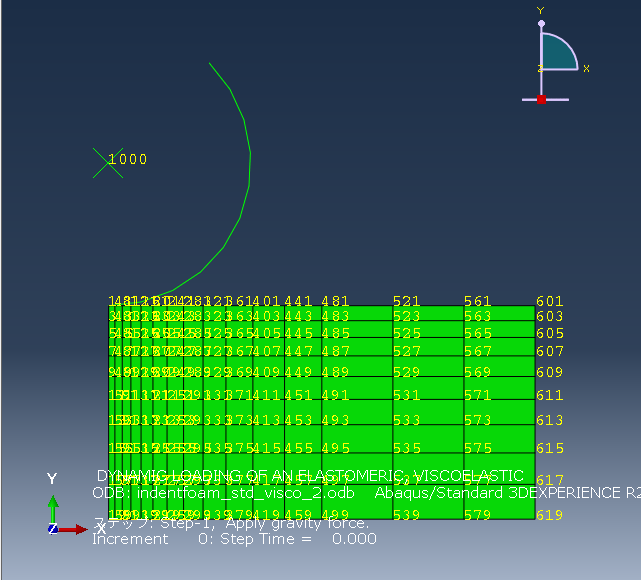

節点番号図の表示
ツールボックスから共通プロットオプションをクリックします。

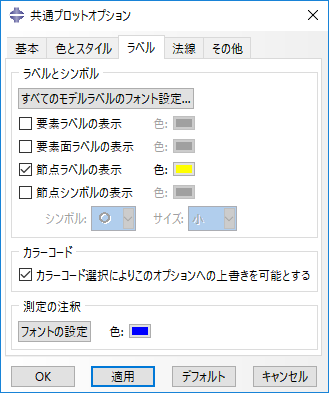

ラベルタグをクリックします。
節点ラベルの表示を選択して、[OK]ボタンを左クリックすると、節点番号図が表示されます。

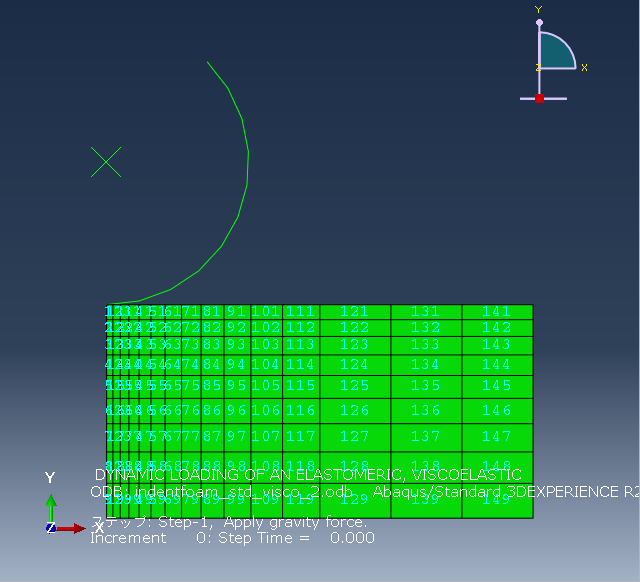

要素番号図の表示
ツールボックスから共通プロットオプションをクリックします。
ラベルタグをクリックします。
要素ラベルを選択して、[OK]ボタンを左クリックすると、節点番号図が表示されます。

シュリンク機能
ツールボックスから共通プロットオプションをクリックします。

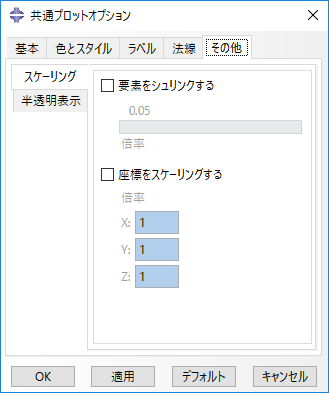

その他タグをクリックします。
「要素シュリンクする」チェックボックスを選択して、[OK]ボタンを左クリックすると、シュリンク図が表示されます。要素に抜けがないかチェックできます。

例題の呼出し

[rNnN]$ abaqus fetch job=s2a

ABAQUS実行

[rNnN]$ abaqus job=s2a

ジョブ終了を確認したら次へ進んで下さい。
ABAQUS/CAEの起動

[rNnN]$ abaqus cae database= s2a.odb

変形図の表示

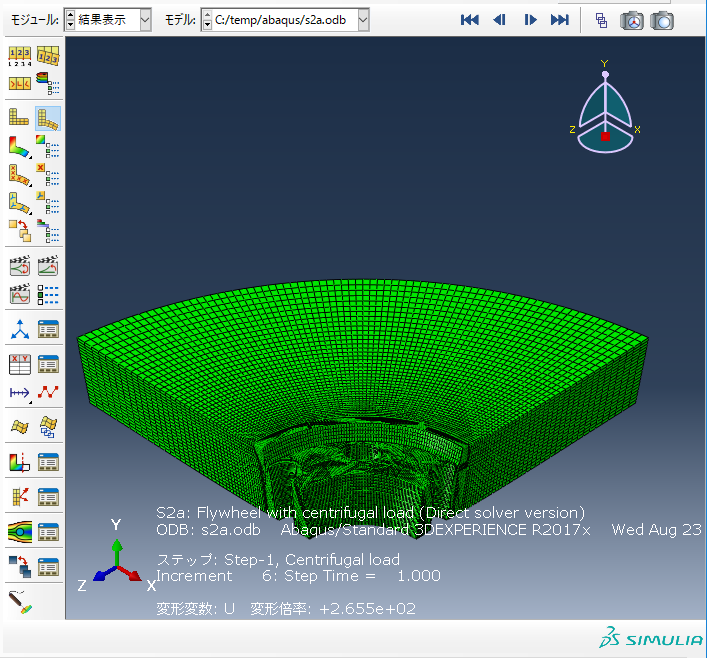

ツールボックスにある変形図を選択すると、下図に示す変形図が表示されます。

等高線図の表示

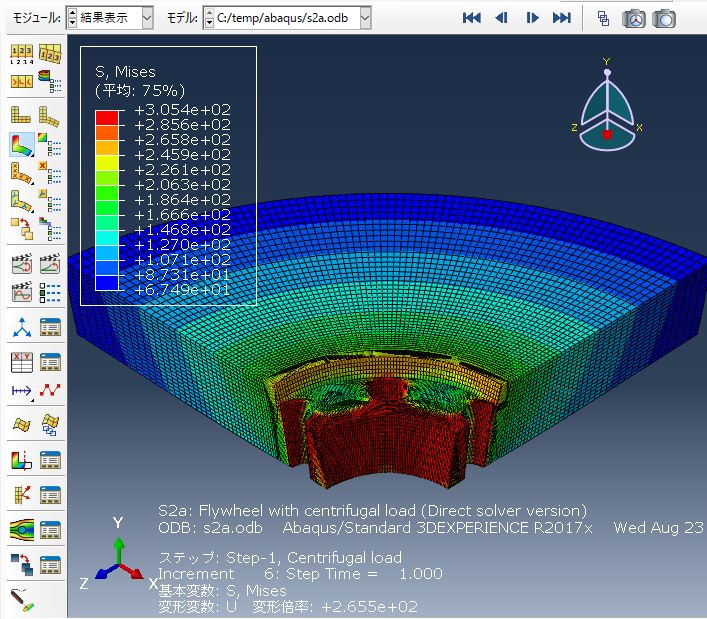

ツールボックスにある等高線を左クリックすると、等応力線図が表示されます。
